QBLCOK溫度控制
材料：QUNO、DHT11、 MOTOR、FAN
一、DHT11 溫度顯示
1.腳位連接：擴展板上腳位6的黑紅黃對映接上DHT11溫度感測器上的黑黃紅腳位。
二、DHT11 溫度顯示+RGB紅綠燈號
1.腳位連接：擴展板上腳位6的黑紅黃對映接上DHT11溫度感測器上的黑黃紅腳位。
三、DHT11 溫度顯示+RGB紅綠燈號+馬達風扇降溫
1.腳位連接：擴展板上腳位6的黑紅黃對映接上DHT11溫度感測器上的黑黃紅腳位。
QUNO+DHT11溫度感測器+RGB燈+馬達風扇

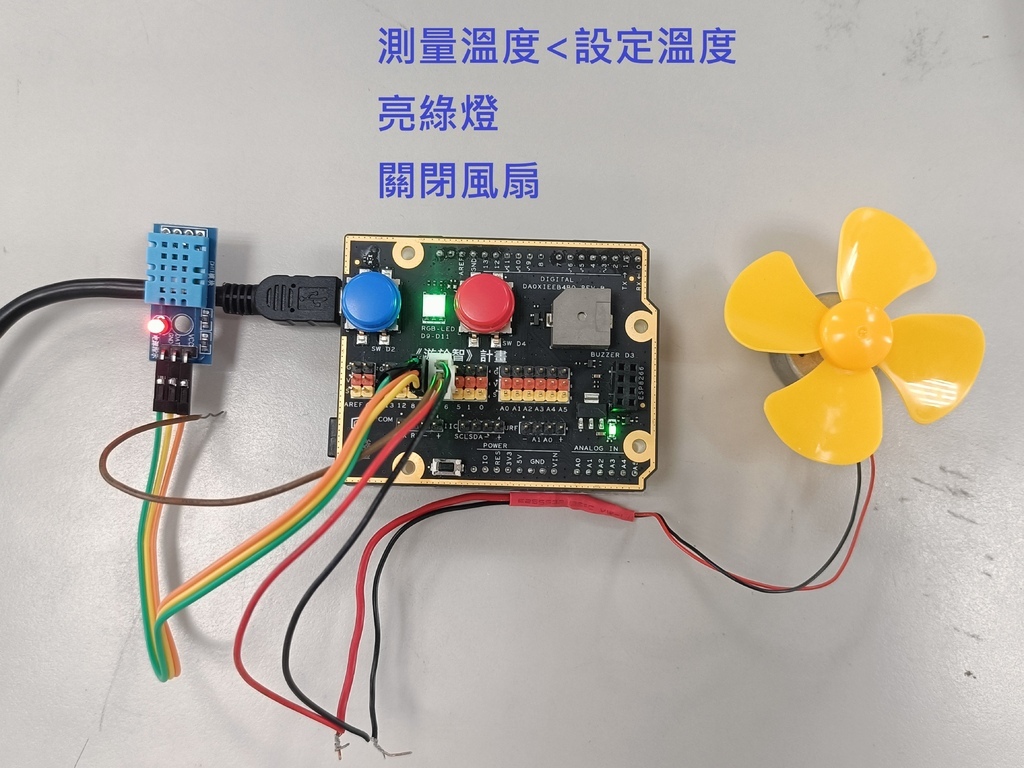

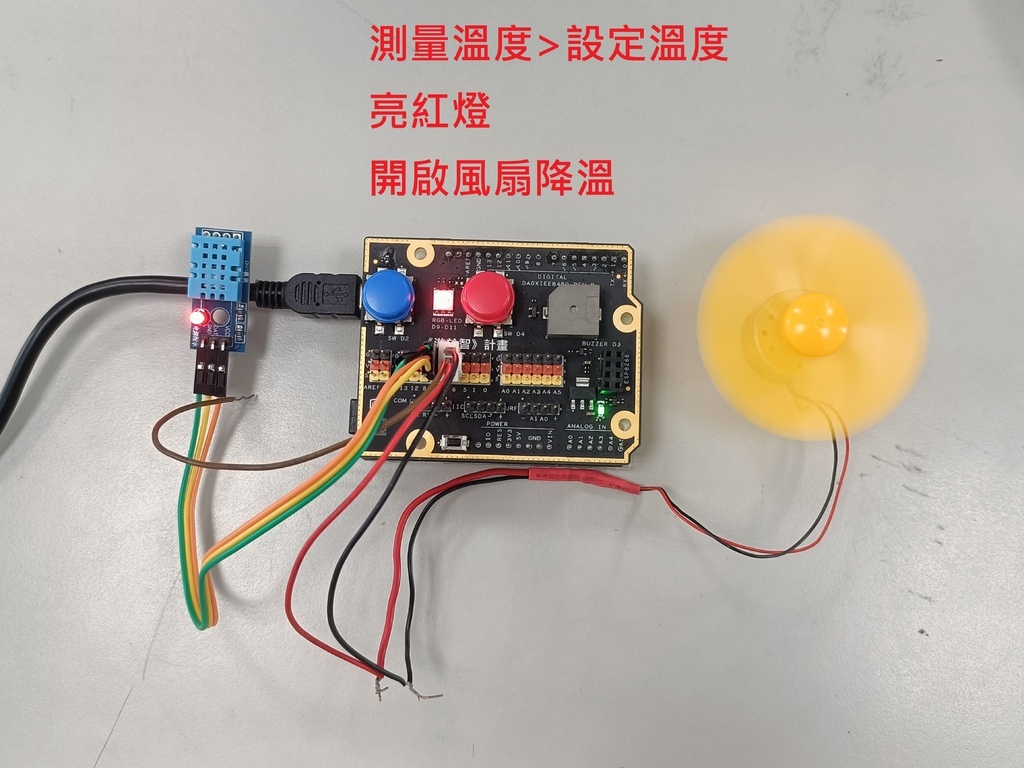

小朋友請設計溫度感測器，當溫度超標時打開紅燈啟動馬達風扇降溫，當測到溫度低於標準溫度打開綠燈並關閉風扇。

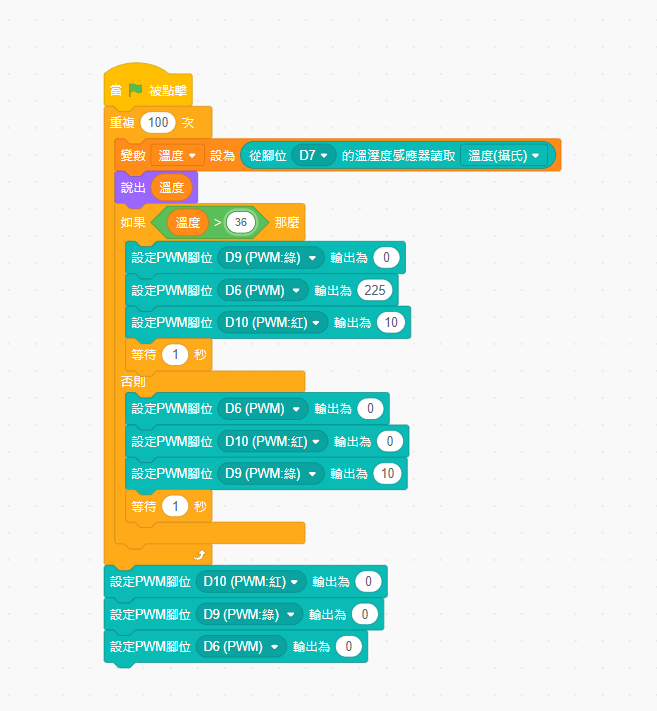

1.D7讀取溫度
2.D6連接風扇，輸出為225
3.設定D9綠燈，輸出為50
4.設定D10紅燈，輸出為50
5.設定變數-->溫度

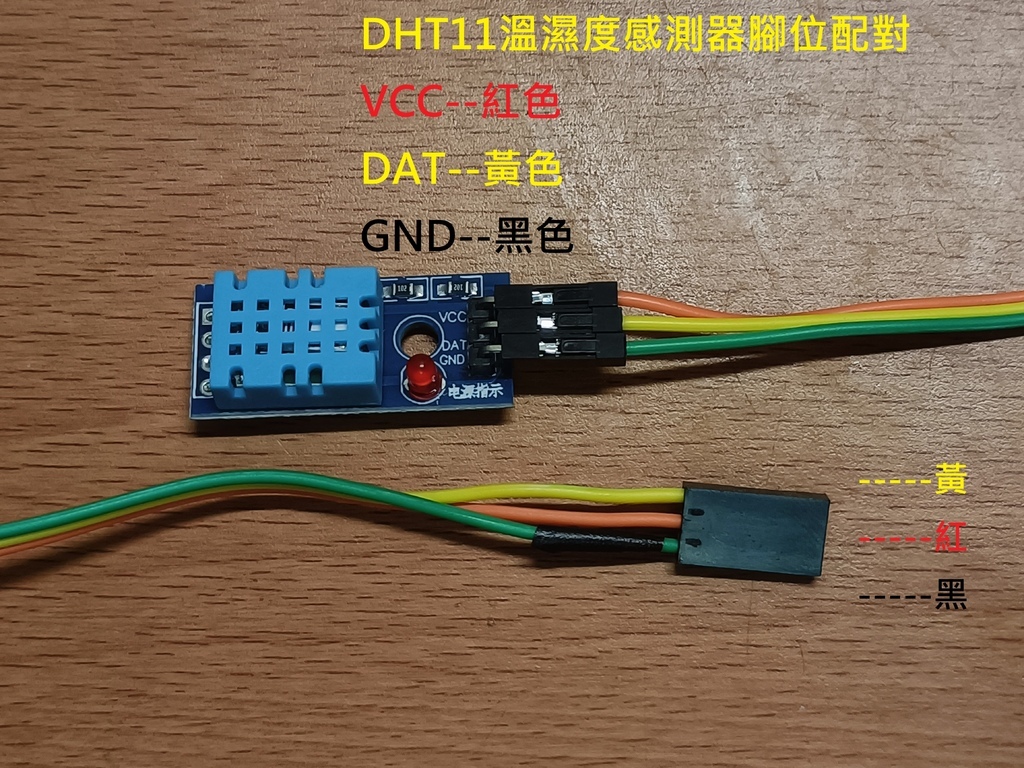

VCC → 3.3V/5V電源正極
GND →電源負極
DATA →單片機IO口
溫馨提示：切勿將VCC與GND接反，接反必燒！
參考影片：https://www.youtube.com/watch?v=CbH9bxgcPCU
