Tinkercad 錐度設計
雖然說貧窮限制了想像，但是匱乏也激發了想像力。下圖是琴譜架插銷。原本一對的琴譜架插銷，少掉了一支，臨時找了一枝樹枝頂替，舊琴譜架得以延續它的生命。琴譜架應該是整組銷售沒有人會單賣插銷吧?新的3D列印插銷讓小樹枝功成身退。

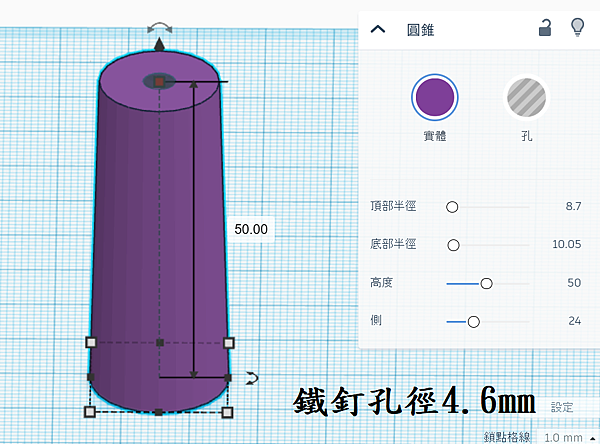

插銷長度130mm但Thinkcad 長度限制100mm，只好將錐度分為兩段再組合。先計算木製插銷錐度大徑減小徑除以長度約0.027。利用圓錐功能輸入頂部半徑6mm底部半徑8.7mm高度100mm。鐵釘直徑4.2mm但是列印後會收縮，孔徑設計為4.6mm。
