發揮創客精神--利用舊光碟機自製CNC寫字機

#CNC寫字機

#How to Make Arduino Mini CNC Plotter Machine From DVD Drives

網路上有很多「舊光碟機自製CNC機器」相關的資料， 自己也依樣畫葫蘆做了一台，這學期電腦課又有新的玩具可以教學生。

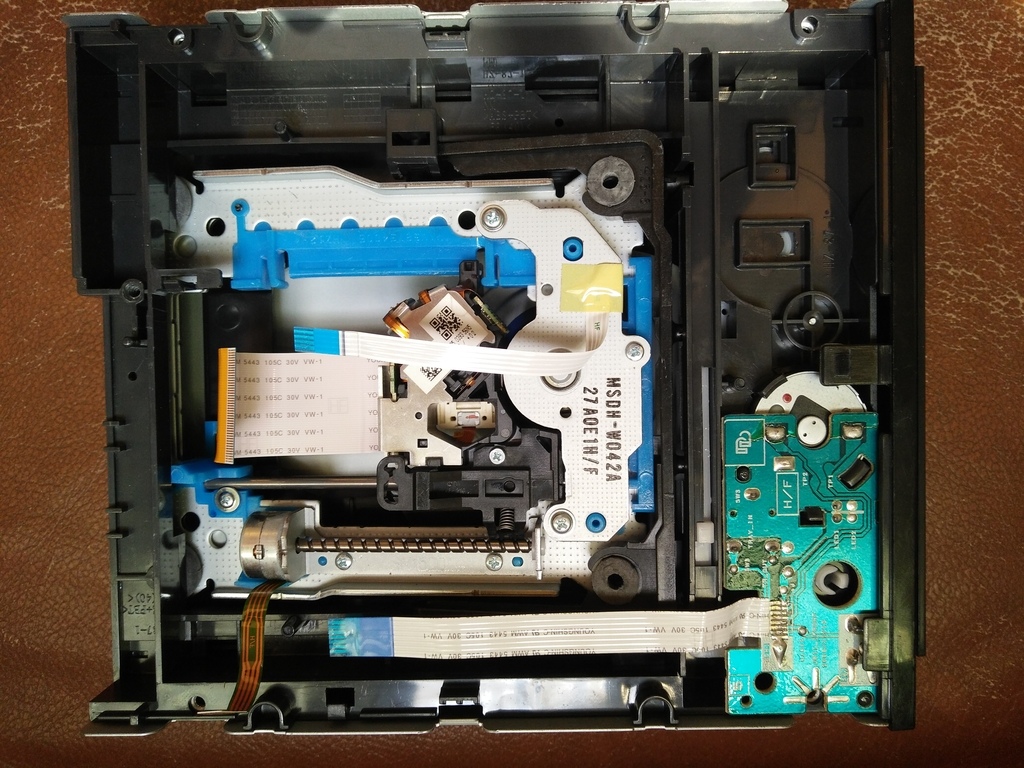

1. 拆除三部舊光碟機，取出步進馬達和螺桿模組

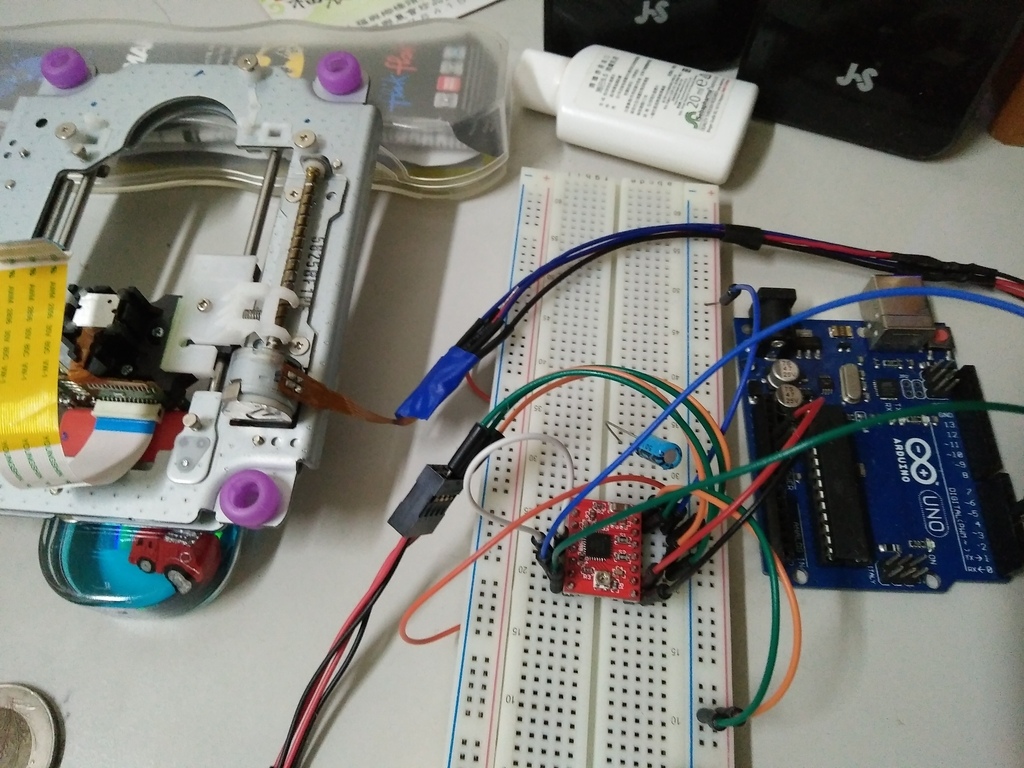

2. 在馬達上銲接4條30公分控制電線，另一端連接到A4988步進馬達驅動控制板

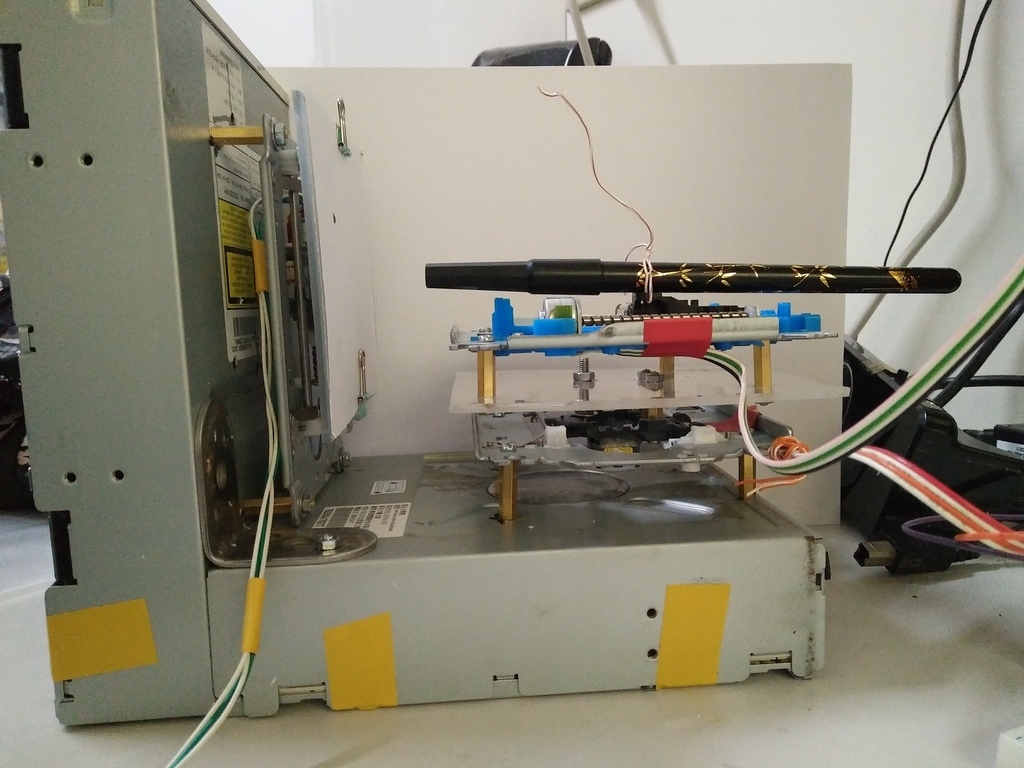

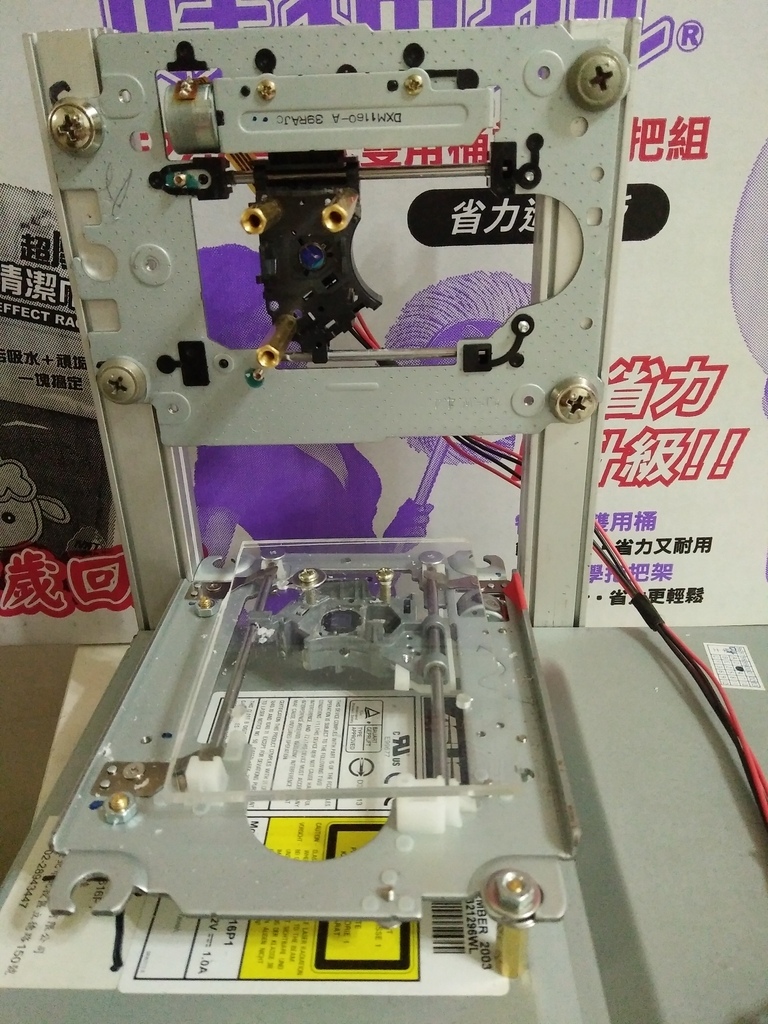

3. 光碟機殼鑽洞攻絲，六角銅柱、#8螺柱和組裝XYZ軸
4. 撰寫G Code程式碼 CAM在軟體上模擬刀具路徑
5. 由舊電源供應器供電12V電壓

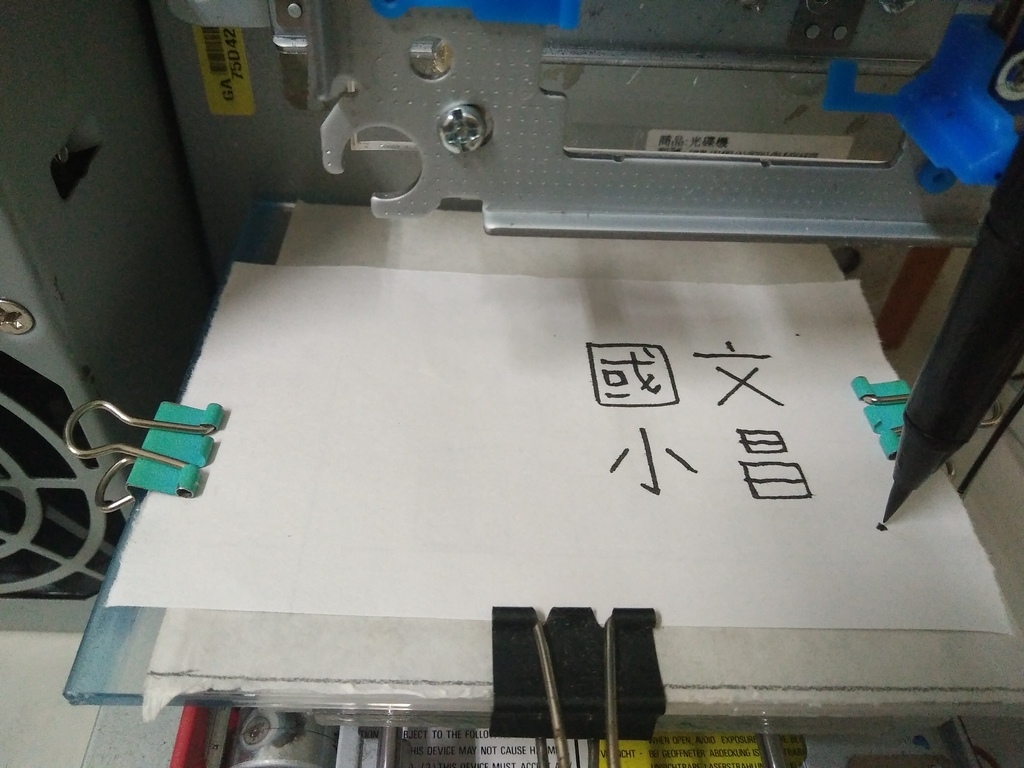

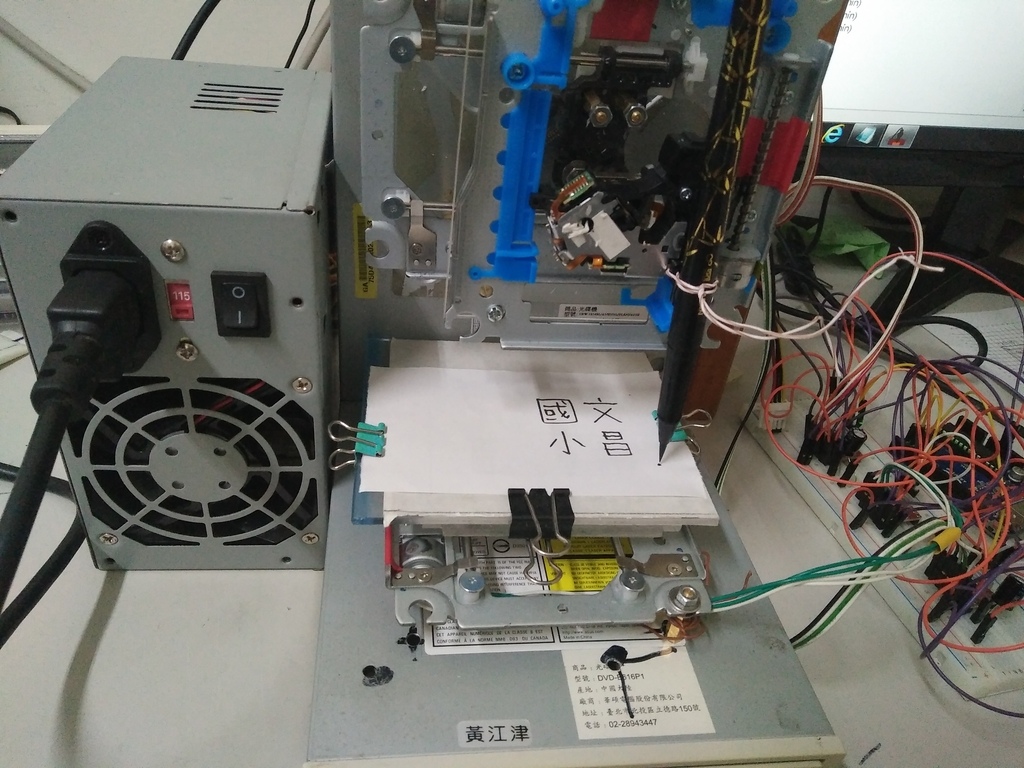

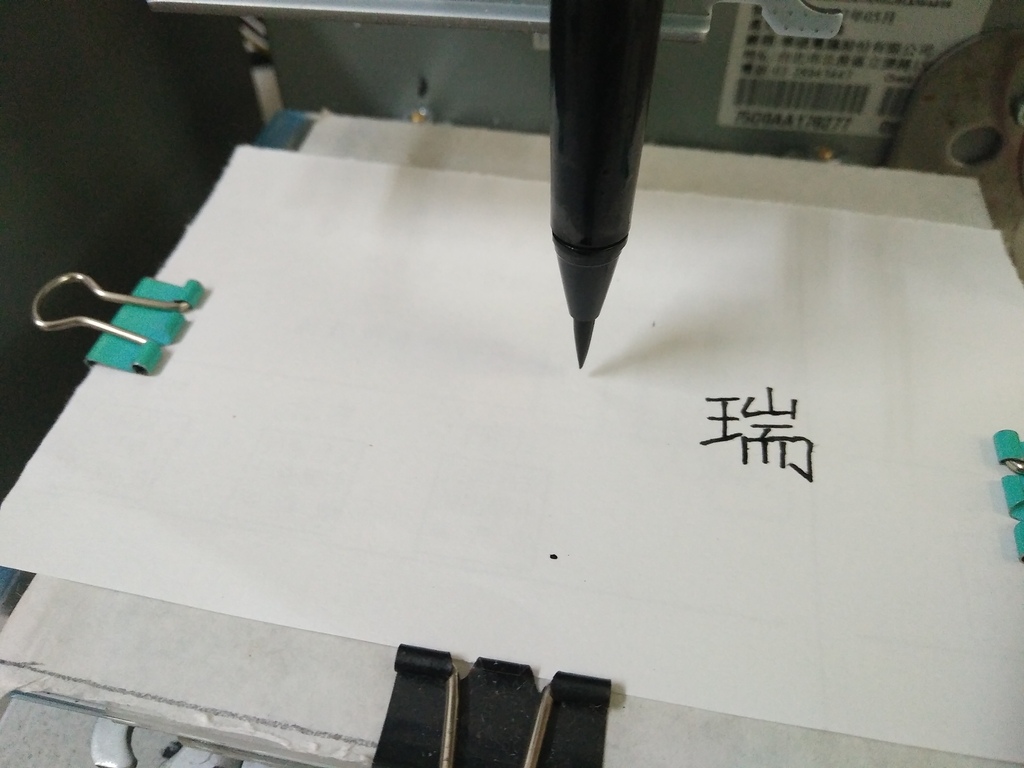

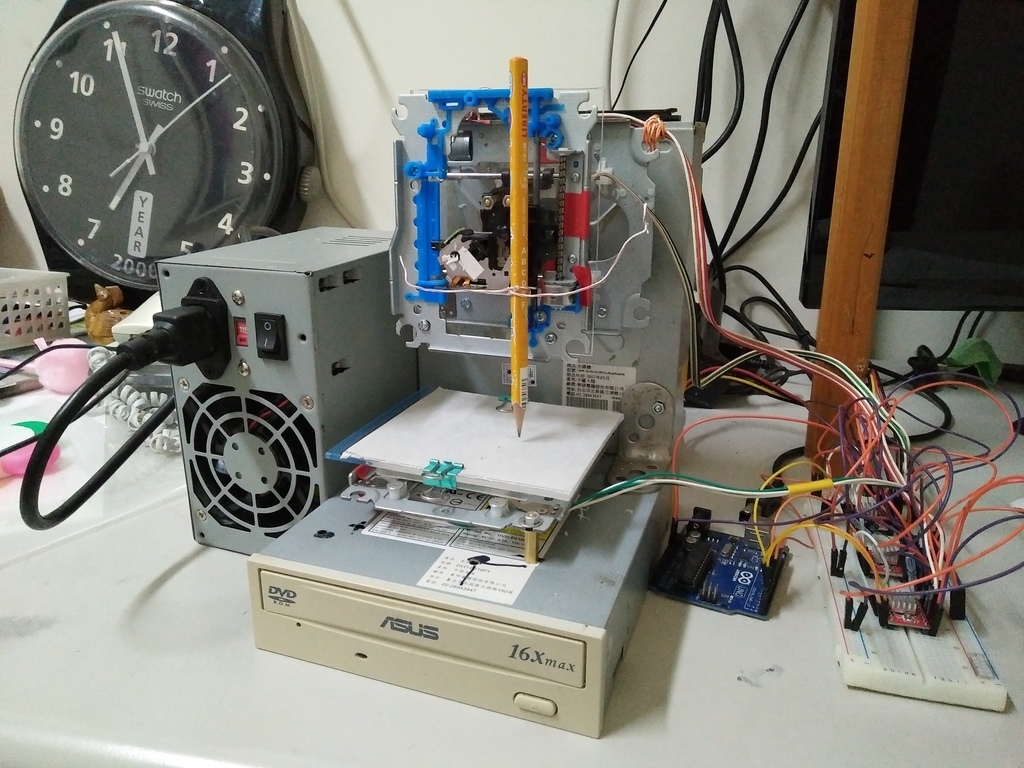

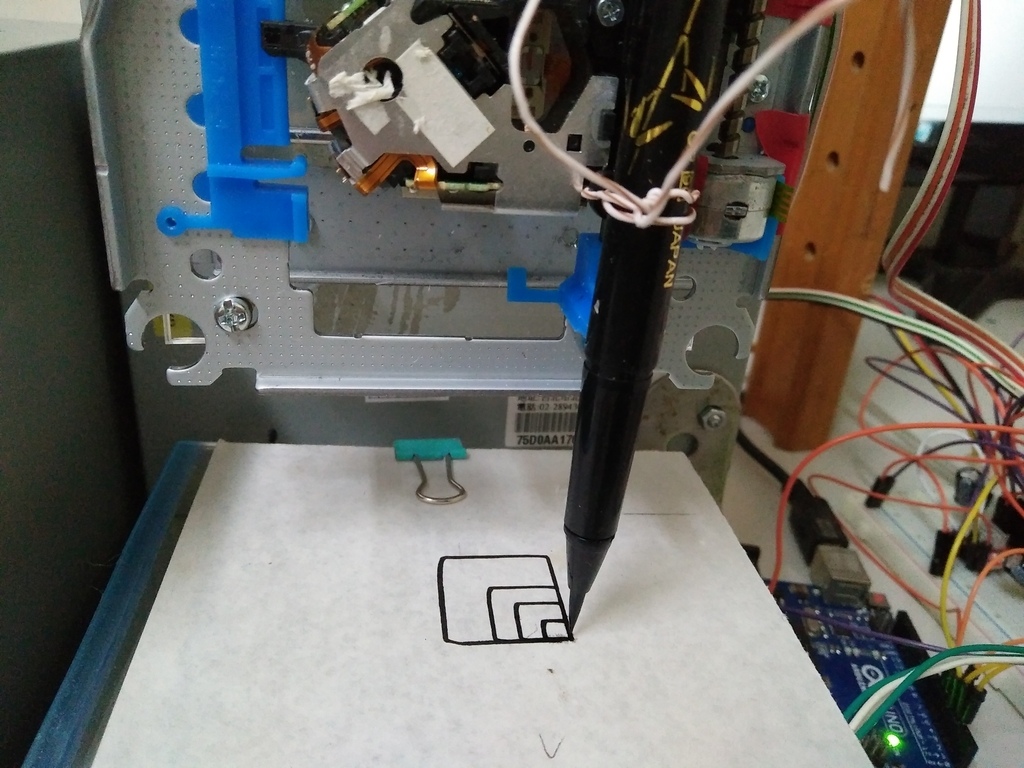

6. 透過arduino uno 、麵包板上電子零件、GRBL Controller 和 自來水毛筆畫出圖案。

步進馬達的1A1B 2A2B要用三用電表量對應的零電阻通路

參考這篇文章步驟二的圖 http://www.instructables.com/id/Drive-a-Stepper-Motor-with-an-Arduino-and-a-A4988-/

M3*20螺絲及螺帽*4　　1/8"*15mm六角銅柱16支　　＃8螺絲、螺帽、華司(5/32")

開口板手5mm-7mm

M3螺絲攻1支(鑽2.5mm孔)

 三支15mm六角銅柱鎖在滑台上當Y軸、裁切壓克力當作X軸工作平台(低熔點合金的平台可以鑽孔攻絲，用三支M3螺栓調工作不台的水平)。

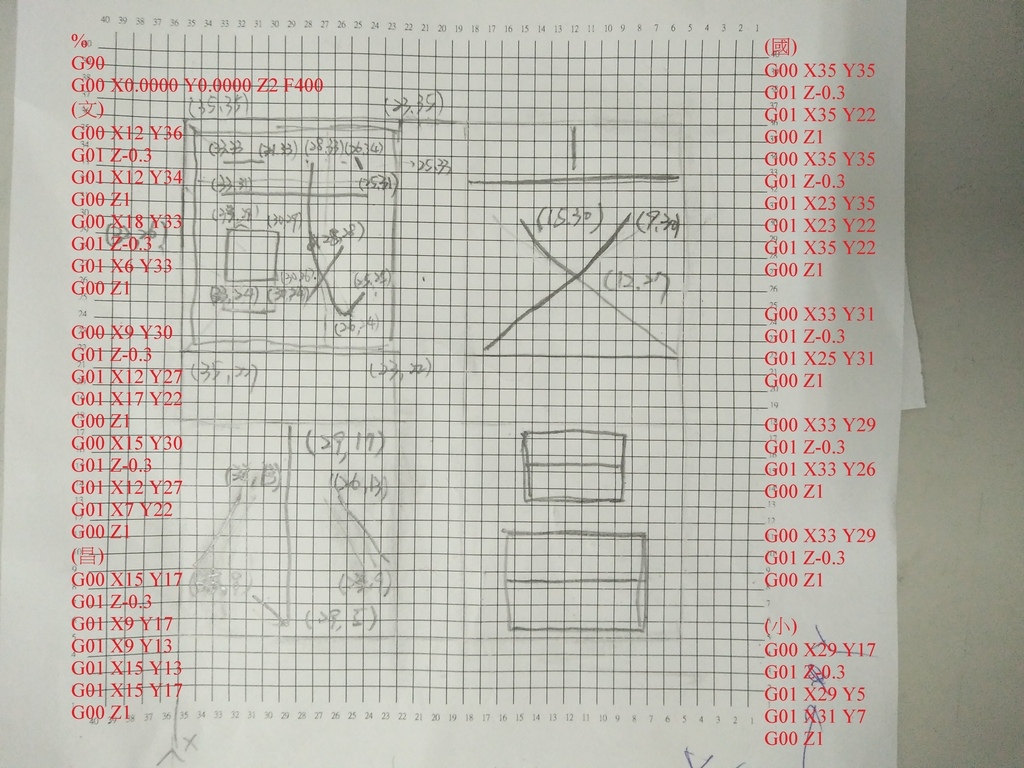

 用方格紙土法煉鋼，標示座標只用G00定位和G01兩個NC CODE 加工

利用 FLUX 漢字書寫產生器 輸入文字產生SVG檔案格式，再由INKSCAPE讀入，轉換成GCODE。

FONT BEAR 免費字體下載：https://fontbear.net/
